La chambre compte-gouttes

C'est un cylindre compressible d'une contenance de 10 à 15 mL.



3 rôles :

  • Contrôle du débit (par comptage des gouttes).

  • Piégeage des bulles d'air.

  • Amorçage de la perfusion sur flacon rigide, par pression avec le pouce sur celle-ci pour en chasser l'air.

3 qualités requises :

  • Transparence : la chute des gouttes, le niveau de liquide doivent être clairement visibles.

  • Souplesse : le caractère compressible facilite l'amorçage de la perfusion.

  • Résistance : elle ne doit pas se fissurer lors de sa compression.

Après amorçage, la chambre compte-gouttes doit être remplie au tiers ou à la moitié pour faciliter le comptage des gouttes. Sur certaines chambres compte-gouttes, on peut trouver un indicateur de niveau de remplissage.

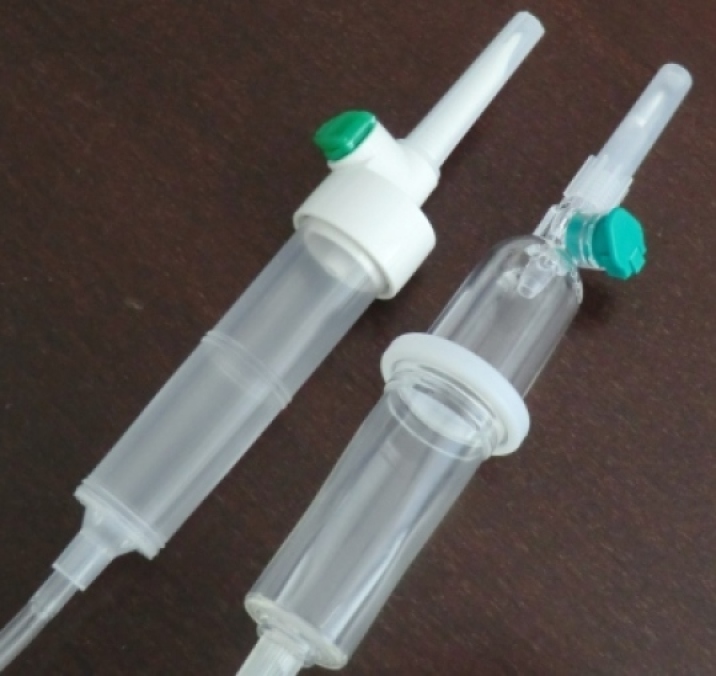

Chambre Compte-gouttesInformations[1]

Le tube goutte à goutte

Il est  calibré pour 20 gouttes = 1 mL (± 0,1 mL) selon la norme NF EN ISO 8536-4.

Il existe certains perfuseurs dits "de précision" munis d'un compte-gouttes calibré à 60 gouttes par mL.

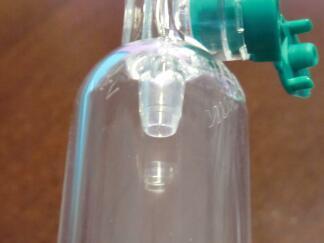

Tube goutte à goutte.Informations[2]

Le filtre

Soudé à la base de la chambre compte-gouttes.

Filtre particulaire de porosité 15 µm, il sert à arrêter d'éventuelles particules présentes dans le liquide à perfuser.

Pour information : sur un transfuseur, la porosité du filtre est de 170 à 200 µm afin de ne pas léser la membrane des globules rouges et la surface de filtration est bien plus élevée.

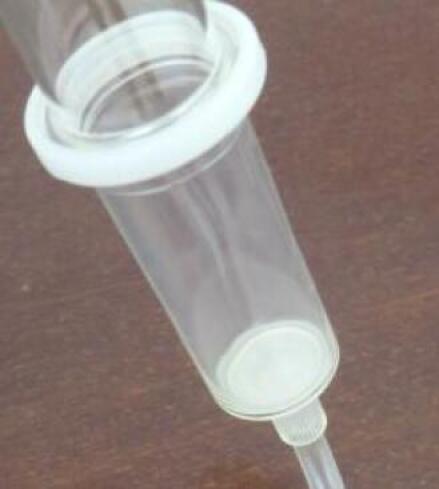

Filtre de la chambre compte-gouttes.Informations[3]
