Calculer un volume résiduel ?
Définition : Volume résiduel (aussi appelé "volume mort")
C'est le volume de liquide contenu dans le(s) dispositif(s) d'administration (perfuseur, prolongateur, cathéter ...) compris entre la poche ou le flacon et l'accès patient (voie d'abord).
C'est donc la somme du volume interne de la (des) tubulure(s), depuis le point de départ (après la poche de soluté) jusqu'à l'abord vasculaire du patient.
Il se calcule en utilisant la formule :
VR en mL
π = 3,14
L et R en cm (rappel rayon = diamètre/2)
POUR NE PAS SE TROMPER :
convertir rayon (R) et longueur (L) en cm pour arriver à un résultat en cm x cm x cm = cm3, car 1 cm3 = 1 mL.
En effet, le mL est l'unité utilisée pour les faibles contenances.
Rappel : 1 L = 1 000m mL et 1 mL = 0,001 L.
Attention : A retenir
Le volume résiduel augmente avec la longueur de la tubulure et le rayon interne de la tubulure. En perfusion, c'est donc le diamètre interne qui est important pour appréhender le volume résiduel ou le débit.

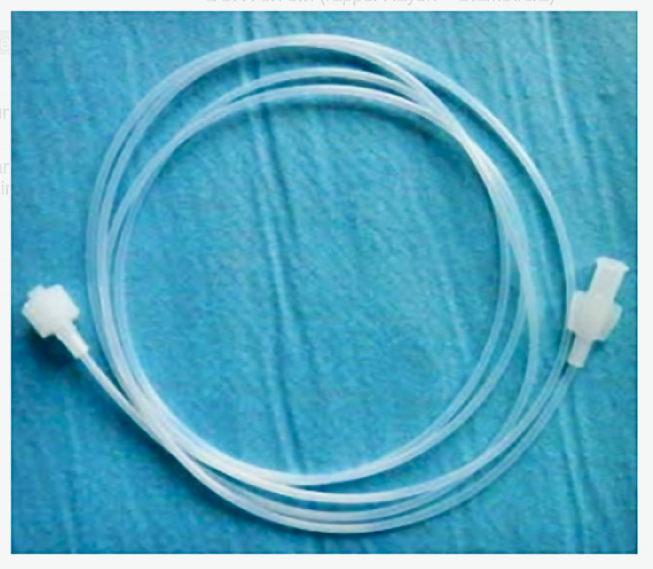

Exemple : Perfuseur avec robinet 3 voies (D 3 mm / L 180 cm) muni d'un prolongateur court (D 3 mm / L 30 cm)
Calcul du volume résiduel de ce montage :
VR perfuseur : tubulure D 3 mm L 180 cm = π × 0,15² × 180 = 12,72 mL (si on considère que la chambre compte-gouttes de 15 mL est vide en fin de perfusion).
VR prolongateur = π × 0,15² × 30 = 2,12 mL.
VR du perfuseur + prolongateur = 14,84 mL.
Exemple : Robinet avec prolongateur (D 2,5 mm /L 13 cm) connecté sur un perfuseur simple (D 3 mm / L 150 cm)
VR prolongateur = π × 0,125² × 13 = 0,64 mL.
VR perfuseur : tubulure D 3 mm L 150 cm = π × 0,15² × 150 = 10,6 mL (si on considère que la chambre compte-gouttes de 15 mL est vide en fin de perfusion).
VR du perfuseur + prolongateur = 0,64 + 10,6 = 11,24 mL.
